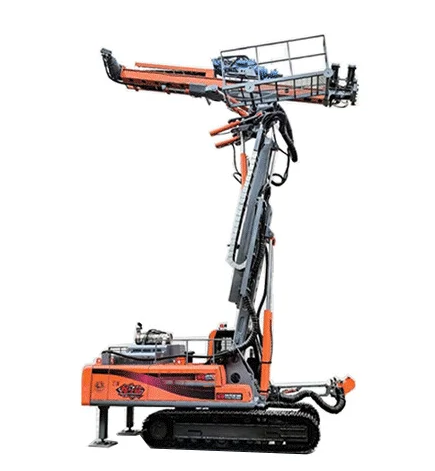

Grundläggande tryckregleringskretsar för hydraulisk multifunktionell borrigg

Grundläggande tryckregleringskretsar förHydraulisk multifunktionell borrigg

Den grundläggande tryckregleringskretsen är kritisk, eftersom den tillhandahåller den kraft och det vridmoment som krävs av ställdonen i den hydrauliska multifunktionella borriggen. Kärnkomponenten som används i denna krets är tryckregleringsventilen, som reglerar det hydrauliska trycket. Den grundläggande tryckregleringskretsen spelar en viktig roll i driften av den hydrauliska multifunktionella borriggen.

Balanseringskrets

I praktisk konstruktion kan den vertikala hydraulcylindern på den hydrauliska multifunktionella borriggen sjunka på grund av sin egen gravitation. För att förhindra detta kan en balanseringskrets användas. Sådana kretsar används vanligen i mekanismer som obalanserade lyft-, lyft- och teleskopmekanismer i kranar, såväl som gravitationsmekanismer som kolvar, kolvar och glidmekanismer i hydrauliska pressar. Balanseringskretsar inkluderar:

(1) Balanseringskrets med en backventil för stöd och hastighetsbegränsande kontroll.

(2) Balanseringskrets som använder en backgasventil för hastighetsbegränsning och en hydrauliskt styrd backventil för låsning.

Tryckhållande krets

Som namnet antyder håller en tryckhållningskrets trycket konstant och upprätthåller ett specificerat tryck under en viss fas av arbetscykeln. Denna typ av krets har tre huvudegenskaper:

(1) Stabilt tryck

(2) Tillförlitlig drift

(3) Energieffektivitet.

Tryckreducerande krets

En tryckreducerande krets sänker trycket i den hydrauliska kretsen. Detta uppnås genom koordinering av en tryckreduceringsventil med andra ventiler. Med denna krets kan ett stabilt tryck som är lägre än pumpens matningstryck erhållas.

Tryckreglerande krets

Funktionen för en tryckregleringskrets är att hålla trycket i hela hydraulsystemet i den hydrauliska multifunktionella borriggen eller en specifik sektion vid ett konstant värde eller under en viss gräns. Tryckreglerande kretsar inkluderar:

(1) Enstegs tryckregleringskrets

(2) Flerstegs tryckregleringskrets

(3) Steglös tryckregleringskrets.

Tryckförstärkande krets

En tryckförstärkningskrets används för att öka trycket i hydraulsystemet iHydraulisk multifunktionell borrigg. Genom att använda denna krets kan en hydraulpump med ett relativt lågt utgående tryck användas för att erhålla olja med högre tryck. Dessutom kan tryckluft användas som strömkälla för att uppnå samma effekt. En intensifierare är en viktig komponent i denna krets, som inkluderar:

(1) Enkelverkande förstärkare

(2) Dubbelverkande förstärkare.

Avlastningskrets

Funktionen hos en avlastningskrets är att låta hydraulpumpen arbeta under nästan inget tryck. Fördelarna med en avlastningskrets inkluderar:

(1) Undvik frekvent start av motorn

(2) Minska värmeutvecklingen i hydraulsystemet i den hydrauliska multifunktionella borriggen

(3) Minimera effektförlust

(4) Förlänger motorns och pumpens livslängd.

Vanligt använda avlastningskretsar inkluderar:

(1) Avlastningskrets med en externt styrd sekvensventil som avlastningsventil

(2) Avlastningskrets med en bypass med en tvåvägs, tvålägesventil

(3) Avlastningskrets med hjälp av en pilotmanövrerad avlastningsventil

(4) Avlastningskrets som använder neutrallägesfunktionen hos en riktningsventil av typ M (eller H, K).
