Vilka är de olika Jet Grouting-systemen: enkel, dubbel och trippel vätska?

Vilka är de olika Jet Grouting-systemen: enkel, dubbel och trippel vätska?

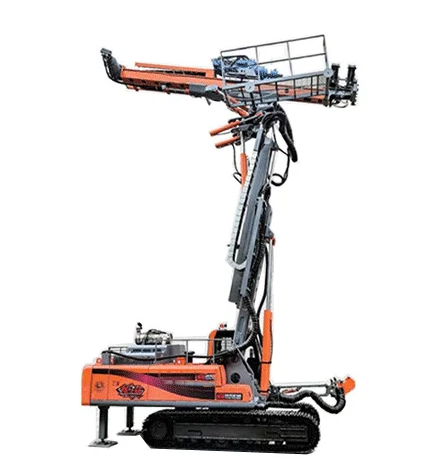

Jet-grouting är en mycket anpassningsbar markförbättringsteknik som använder en högtrycksrotatorjetborrriggatt skapa jordcementelement. Dess mångsidighet härrör till stor del från användningen av tre distinkta system: Single Fluid, Double Fluid och Triple Fluid. Varje system använder olika kombinationer av vätskor (bruk, luft och vatten) för att optimera strålningsprocessen för specifika markförhållanden och önskade kolonnegenskaper. Valet av system innebär en avvägning mellan uppnåelig kolonndiameter, materialkostnad, driftskomplexitet och kontroll över slutproduktens egenskaper.

Single Fluid-systemet (Jet 1) är det mest grundläggande tillvägagångssättet. I den här metoden använder högtrycksborrriggen för roterande jet en enda vätska - en cementbruksslam - som pumpas vid mycket höga tryck (vanligtvis 400-600 bar) genom ett munstycke vid monitorn. Den energirika injekteringsstrålen eroderar den omgivande jorden och blandas samtidigt med den för att bilda en jordcementpelare. Bytet, som består av överskott av injekteringsbruk och undanträngd jord, flyter upp till ytan naturligt. Detta system är mekaniskt enklare men ger i allmänhet de minsta kolonndiametrarna för en given uppsättning parametrar, eftersom injekteringsbrukets energi dämpas snabbare av jorden än en lufthöljd stråle. Det är effektivt i en rad jordar, från sammanhängande leror till granulär sand.

Double Fluid-systemet (Jet 2) förbättrar strålens erosionskapacitet genom att lägga till ett koncentriskt hölje av tryckluft. En högtrycksborrrigg med roterande jet konfigurerad för denna metod injicerar två vätskor: en injekteringsbruksslam vid högt tryck och en ring av tryckluft vid ett mycket lägre tryck som omger injekteringsbruksstrålen. Detta lufthölje fungerar som en isolator, minskar friktionen mellan injekteringsbruksstrålen och den omgivande jorden och förhindrar strålen från att bryta upp i förtid. Detta gör att injekteringsbruksstrålen kan bibehålla sin koherens och energi över ett större avstånd, vilket resulterar i en större kolonndiameter jämfört med systemet med en vätska i samma jord. Returavfallet är en blandning av injekteringsbruk, jord och luft, som transporteras mer effektivt till ytan.

Triple Fluid-systemet (Jet 3) är det mest komplexa och erbjuder den högsta graden av kontroll. Den skiljer markerosionsfunktionen från injekteringsfunktionen. En högtrycksborrrigg för roterande jet för trippelvätskesprutning använder tre koncentriska vätskor. Den innersta är en styrstång för luft/vatten. Den första erosionsvätskan är en ring av högtrycksvatten (eller vatten och luft) som används enbart för att bryta ner markstrukturen. Den andra erosionsvätskan är ett hölje av tryckluft som omger vattenstrålen och skyddar den för att maximera dess skärområde och effektivitet. Slutligen injiceras ett lågtrycksbruksslam genom ett separat munstycke under erosionsstrålarna för att fylla det skapade hålrummet och blanda med den eroderade jorden. Denna separation möjliggör oberoende optimering av skärnings- och injekteringsprocesserna, vilket ofta ger de största och mest enhetliga kolonnerna, särskilt i täta eller cementerade jordar.

Valet av lämpligt system för högtrycksroterarenjetborrriggär ett kritiskt designbeslut. Single Fluid-systemet väljs ofta för sin enkelhet och lägre kostnad under mindre utmanande förhållanden eller för att skapa mindre pelare eller paneler. Double Fluid-systemet ger en balans och erbjuder större diametrar utan trippelsystemets fulla komplexitet. Triple Fluid-systemet, även om det är det dyraste och mest tekniskt krävande, är oumbärligt för att uppnå stora diametrar i svåra jordar som mycket tät sand, grus eller mjuk sten. Beslutet baseras på en detaljerad geoteknisk utredning, erforderliga pelaregenskaper (hållfasthet och diameter) samt en ekonomisk analys av den totala projektkostnaden.
