Hur skapar en högtrycks-roterande jetborrrigg jord-cementkolonner?

Hur skapar en högtrycks-roterande jetborrrigg jord-cementpelare?

Skapandet av jordcementpelare med hjälp av en högtrycksroterandejetborrriggär en sofistikerad markförbättringsteknik som omvandlar svag, komprimerbar jord till stabila, bärande element. Denna process, internationellt känd som jet-injektering, involverar in-situ blandning av inhemsk jord med en cementbaserad injekteringsmassa som injiceras vid extremt höga tryck. De resulterande jordcementpelarna, eller panelerna, kan avsevärt öka bärigheten, minska sättningen och tillhandahålla jordhållande eller hydrauliska avskärmningsväggar. Effektiviteten av denna metod beror på den enorma energi som levereras av högtrycksvätskestrålen för att erodera och samtidigt blanda jorden.

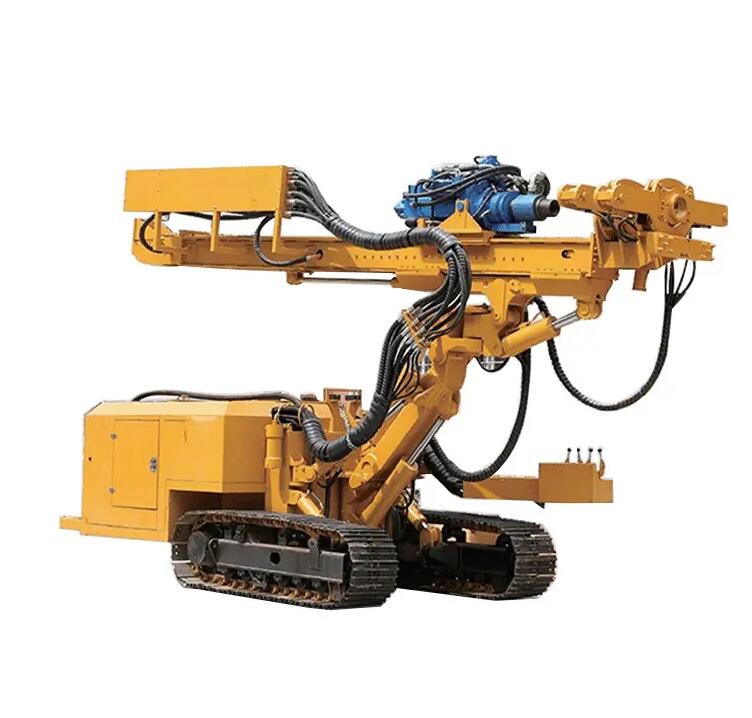

Processen börjar med placeringen av högtrycksborrriggen med roterande jet på den avsedda kolonnplatsen. Riggen borrar sedan ett styrhål till erforderligt behandlingsdjup med hjälp av en borrsträng med relativt liten diameter, ofta med hjälp av en vätska eller luft med lägre tryck för att avlägsna skär och stabilisera borrhålet. Denna initiala borrfas säkerställer att jet-injekteringssträngen kan nå målzonen utan hinder. När väl det önskade djupet har uppnåtts, påbörjas strålinjekteringsoperationen. Borrsträngen är ansluten till en högtryckspump, som kan generera tryck som vanligtvis sträcker sig från 400 till 600 bar, och ibland till och med högre. Denna pump tvingar en injekteringsbruksslam genom borrstängerna och ut genom specialdesignade munstycken placerade vid basen av monitorn, eller strålhuvudet.

Kärnan i tekniken ligger i monitorn och jetningen. När injekteringsbruket drivs ut från munstyckena med överljudshastigheter, bildar det en sammanhängande, högenergistråle som kraftfullt eroderar den omgivande jordmatrisen. Högtrycks-roterande jetborrriggen börjar sedan rotera och drar långsamt bort borrsträngen från botten av hålet och uppåt. Kombinationen av rotation och utdragning kontrolleras noggrant för att säkerställa en enhetlig kolonndiameter. Strålens erosiva kraft skapar ett hålrum som samtidigt fylls och blandas med injekteringsbruket. Parametrarna för uttagshastighet, rotationshastighet och pumptryck är exakt kalibrerade baserat på jordtyp och önskad kolonndiameter; till exempel resulterar långsammare utdragning och högre tryck i allmänhet i en kolonn med större diameter.

Det finns flera jet-injekteringssystem, och högtrycks-roterande jetborrriggen kan konfigureras för det vanligaste, Single Fluid System, som beskrivs ovan. I detta system fungerar injekteringsbruksslammet ensamt som skär- och blandningsmedium. Jordpartiklarna bryts isär och blandas med cementbruket för att bilda ett homogent jordcementmaterial. Den slutliga kolonnens egenskaper, såsom dess styrka och permeabilitet, beror på jordens ursprungliga egenskaper, fogmassans vatten-cementförhållande och blandningens effektivitet. Processen genererar en betydande mängd avfall - en blandning av överskott av injekteringsbruk och undanträngd jord - som återgår till ytan längs borrhålets ringform. Detta avfall måste hanteras och samlas i ett inneslutningssystem för senare bortskaffande eller behandling.

Ett framgångsrikt genomförande av denna teknik är beroende av rigorös kvalitetskontroll och en förståelse för jord-jet-interaktion. Operatörer av högtrycksborrriggen med roterande jet måste kontinuerligt övervaka och registrera alla nyckelparametrar, inklusive flödeshastighet, tryck, rotationshastighet och lyfthastighet. Förproduktionsförsök, eller testkolonner, utförs ofta för att bekräfta designantagandena och förfina driftsparametrarna för de specifika platsförhållandena. Dessa testkolonner grävs sedan ut eller kärnar ur för att verifiera deras geometri och för att testa styrkan hos de återvunna jordcementproverna. Genom att styra energitillförseln och strålens kinematik roterar högtrycketjetborrriggskapar en förutsägbar och kompetent jordcementpelare som effektivt förstärker marken.
