Vilka faktorer bestämmer diametern på en kolumn vid jetfogning?

Vilka faktorer bestämmer diametern på en kolumn i Jet Grouting?

Vid jet-injektering är kolonnens diameter en kritisk parameter som direkt påverkar effektiviteten, effektiviteten och ekonomin i markförbättringsprojekt. Till skillnad från konventionella borrade axlar, bildas jet-injekterade pelare genom att erodera och blanda in situ-jord med högtrycksvätskestrålar, vilket innebär att deras diameter inte fixeras av en borr utan beror på ett komplext samspel av faktorer. Att förstå dessa variabler är viktigt för designers och operatörer för att uppnå önskade pelardimensioner och jordcementegenskaper. Den här artikeln analyserar nyckelfaktorerna som avgörjet injekteringkolumndiameter, kategoriserad i utrustning, jord, drifts- och designparametrar.

1. Utrustning och tekniska specifikationer

Jettryck och flödeshastighet: Högre vätsketryck (vanligtvis 30–60 MPa) och flödeshastighet ökar erosionsenergin, vilket förstorar kolonnens diameter. Trippelfluidsystem uppnår ofta större diametrar än enkelfluidsystem på grund av ökad markstörning.

Munstycksdesign: Munstycksdiameter, antal och orientering påverkar strålhastighet och sprutmönster. Större eller flera munstycken kan vidga erosionszonen.

Rotations- och uttagshastighet: Långsammare rotation och uttag tillåter mer energitillförsel per djup, ökande diameter. Däremot kan överdriven långsamhet orsaka övererosion och kollaps.

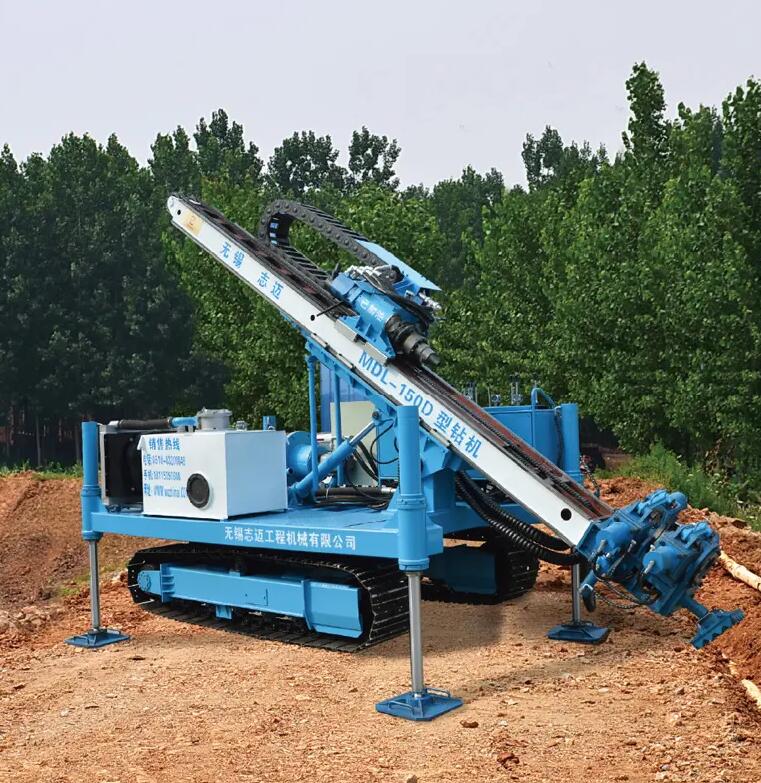

Riggtyp och kraft: Avancerade riggar med automatiserad parameterkontroll möjliggör mer konsekventa diametrar över olika förhållanden.

2. Markegenskaper

Jordtyp och täthet: Kornformiga jordar (sand, grus) är mer eroderbara och ger ofta större diametrar än sammanhängande leror. Tät eller cementerad jord kräver högre energitillförsel.

Kornstorleksfördelning: Välgraderad jord med fina partiklar kan begränsa strålpenetreringen, vilket minskar diametern. Ren sand eller mjuk silt är idealisk för större pelare.

Grundvattenförhållanden: Höga grundvattennivåer kan underlätta strålspridning, men kan också tvätta bort bindemedel om det inte kontrolleras.

In-Situ Stress: Överbelastningstryck i djupa lager komprimerar kolonnen, vilket minskar diametern jämfört med grunda djup.

3. Driftsparametrar

Injekteringsbruksegenskaper: Viskositet, härdningstid och densitet påverkar jetsammanhållningen och jordblandningen. Tixotropa injekteringsbruk kan bibehålla större kolonnformer.

Luft- eller vattenhölje: I system med dubbla/trippelvätskor bevarar höljesstrålar jetenergin över längre avstånd, vilket ökar diametern.

Lyftsteg och uppehållstid: Vissa tekniker använder stegvis tillbakadragande med pauser för att förbättra blandning och diameter.

4. Design- och utförandefaktorer

Kolumnavstånd och överlappning: Diametern måste utformas för att säkerställa överlappning i pelargaller för väggar eller plattor.

Överväganden på djupet: Diametern minskar ofta med djupet på grund av energiförlust och markinneslutning.

Kvalitetskrav: Större diametrar kan anges för bärande pelare, medan avskurna väggar kan prioritera kontinuitet framför storlek.

Praktiska konsekvenser och fallexempel

I ett projekt för att stabilisera lös sand för ett brostöd var målpelarens diameter 1,5 meter. Inledande försök med envätskestråle vid 40 MPa gav endast 1,1 meter i diameter på grund av sandkomprimering. Byte till ett trippelvätskesystem med 50 MPa tryck och långsammare uttag (10 cm/min) uppnådde den önskade diametern. Jordtestning bekräftade den förbättrade enhetligheten och styrkan.

Övervakning och justering

Övervakningssystem i realtid spårar parametrar som tryck, flöde och vridmoment, vilket gör att operatörerna kan justera inställningarna dynamiskt. Efter konstruktionsverifiering via kärna eller CPT säkerställer diameteröverensstämmelse.

Slutsats

Kolonndiametern i jet-injektering är inte ett konstant utan ett kontrollerbart resultat format av utrustningens kapacitet, markrespons och operativ expertis. Genom att optimera dessa faktorer kan ingenjörer skräddarsy jetgjutning för olika geotekniska utmaningar och balansera prestanda med kostnadseffektivitet. I takt med att modellerings- och övervakningstekniker går framåt, kommer förutsägelse och kontroll av kolumndimensioner att bli ännu mer exakt, vilket ytterligare stelnarjet-injekteringsbrukroll i modern grundteknik.
