​Hur kontrollerar man kvaliteten på jetgjutning med en högtrycksrigg?

Hur kontrollerar man kvaliteten på Jet Grouting med en högtrycksrigg?

Kvalitetskontroll vid jetgjutning är av största vikt, eftersom processen involverar dolt underjordiskt arbete där defekter kan äventyra strukturell integritet, vattentäthet eller långvarig hållbarhet. Högt tryckjet injekteringsriggar, även om de är mycket effektiva, kräver noggrann tillsyn för att säkerställa konsekventa resultat. Den här artikeln beskriver ett omfattande ramverk för kvalitetskontroll som täcker planerings-, genomförande-, övervaknings- och verifieringsstadier, i linje med internationella standarder som EN 12716 och ASTM D6001.

1. Planering och försök före konstruktion

Markundersökning: Genomför detaljerade geotekniska undersökningar för att karakterisera markvariationer, grundvatten och hinder.

Testprogram: Utför fältförsök för att fastställa optimala strålningsparametrar (tryck, flöde, rotations-/uttagshastigheter) för olika jordlager.

Injekteringsbruksdesign: Laboratorietestade fogproportioner för styrka, permeabilitet och bearbetbarhet. Använd tillsatser om det behövs för specifika förhållanden.

2. Realtidsövervakning under konstruktion

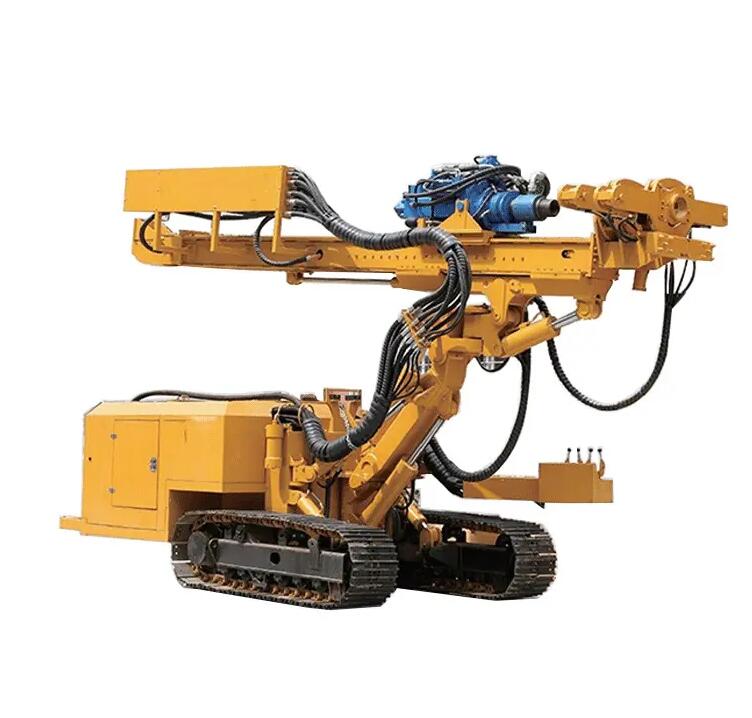

Moderna högtrycksriggar är utrustade med sensorer och dataloggare för att övervaka:

Hydrauliska parametrar: Insprutningstryck (vanligtvis 30–60 MPa), flödeshastighet och volym.

Mekaniska parametrar: Rotationshastighet (5–20 rpm), uttagshastighet (5–30 cm/min) och vridmoment.

Injekteringsbruksegenskaper: Densitet och viskositet mätt inline.

Avvikelser utöver toleranser utlöser larm, vilket föranleder omedelbara korrigerande åtgärder. Automatiserade system kan justera parametrar som svar på realtidsfeedback.

3. Kolumngeometri och kontinuitetssäkring

Vertikalitet och inriktning: Använd inklinometrar eller gyroskopiska verktyg för att övervaka borrstångens vertikalitet, särskilt för djupa pelare.

Kolumndiameterkontroll: Indirekta metoder som höjningstester eller jordhöjningsmätningar kan indikera tillräcklig diameter. För kritiska projekt kan nedhålskameror eller geofysisk tomografi användas.

Överlappningsverifiering: Se till att sekventiella kolumner överlappar enligt design (vanligtvis 10–30 % av diametern) genom exakta positioneringssystem (GPS eller totalstation).

4. Materialkvalitet och hantering

Doseringsanläggningskontroller: Automatiserad dosering med viktbaserade mätningar säkerställer konsekvent injekteringsbrukssammansättning.

Provtagning och testning: Ta frekventa injekteringsprover för inställningstid, styrka och densitetskontroller.

Utrustningskalibrering: Kalibrera regelbundet tryckmätare, flödesmätare och pumpar.

5. Verifiering efter konstruktion

Kärnborrning och laboratorietestning: Extrahera kärnor från utvalda kolonner för att utvärdera obegränsad tryckhållfasthet, densitet och homogenitet.

Permeabilitetstester: För avskurna väggar, utför in-situ permeabilitetstester (t.ex. fallande huvudtester) eller labbtester på kärnor.

Icke-förstörande testning: Ljudloggning med korshål, värmeavbildning eller resistivitetsundersökningar kan upptäcka tomrum eller inkonsekvenser.

Lasttestning: Genomför plåtbelastningstester eller integritetstester för lastbärande pelare.

6. Dokumentation och efterlevnad

Upprätthålla ett detaljerat kvalitetsunderlag inklusive:

As-built poster med GPS-koordinater och djup.

Parameterloggar och anomalirapporter.

Laboratorietestintyg och inspektionsrapporter.

Jämförelse av resultat mot designspecifikationer (t.ex. styrka > 1 MPa, permeabilitet < 10⁻⁶ cm/s).

Fallexempel: Försegling av en tunnelportal

I ett järnvägstunnelprojekt användes jet-injektering för att skapa en vattentät tätning runt portalen i sandigt grus. Kvalitetskontroll inkluderade tryck/flödesövervakning i realtid, daglig injekteringsprovning och kärnborrning efter konstruktion. En kolonn visade låg hållfasthet; undersökning avslöjade ett blockerat munstycke under konstruktionen. Kolonnen borrades om och omdirigerades, vilket undviker potentiellt vatteninträngning.

Vanliga fallgropar och botemedel

Inkonsekventa diametrar: Ofta på grund av varierande uttagshastigheter. Åtgärd: Använd automatisk uttagskontroll och tågoperatörer.

Svag styrka: Kan bero på dålig jord-bruksblandning eller felaktigt vatten-cementförhållande. Justera parametrar och förbättra blandningstiden.

Permeabilitetsproblem: Mellanrum mellan kolumner kan åtgärdas genom överlappande ominjektering.

Slutsats

Kvalitetskontroll ijet injekteringmed högtrycksriggar är en process i flera lager som kräver integration av teknik, expertis och rigorösa protokoll. Genom att ta till sig digital övervakning, systematisk testning och adaptiv hantering kan ingenjörer leverera jet-injekterade element som uppfyller de högsta prestandastandarderna, vilket säkerställer säkerhet och livslängd för geotekniska strukturer.
