Vad är steg-för-steg-guiden för att använda en förankringsrigg för fundamentstöd?

Vad är steg-för-steg-guiden för att använda en förankringsrigg för fundamentstöd?

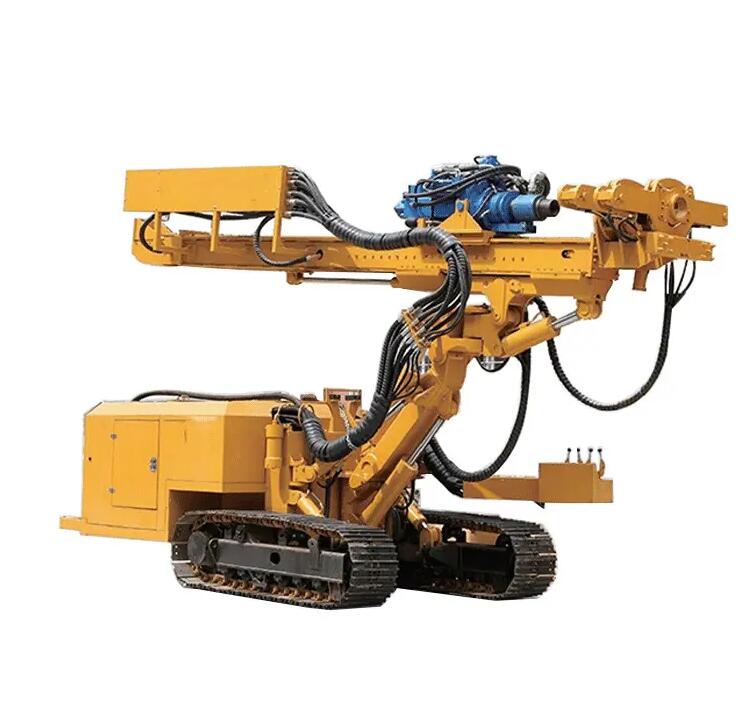

Stiftelsen stöd med hjälp avförankringsriggarär en kritisk process inom geoteknisk ingenjörskonst, som säkerställer stabilitet och säkerhet hos strukturer i utmanande jord- eller bergförhållanden. Dessa specialiserade borrmaskiner är designade för att installera markankare, tiebacks eller jordspik som förstärker fundament, stödmurar eller sluttningar. Men att använda en förankringsrigg kräver precision, teknisk kunskap och strikt efterlevnad av säkerhetsprotokoll för att uppnå optimala resultat. Den här artikeln ger en omfattande steg-för-steg-guide för att använda en förankringsrigg för fundamentstöd, täckande förberedelse, borrning, installation och procedurer efter installation.

Steg 1: Föroperativ planering och platsbedömning

Innan en förankringsrigg sätts ut måste en grundlig platsbedömning göras. Detta inkluderar granskning av geotekniska rapporter för att förstå markens sammansättning, grundvattennivåer och krav på bärighet. Ingenjörer bestämmer ankartyp (t.ex. injekterade ankare, spiralformade ankare), djup, diameter och avstånd baserat på strukturella krav. Dessutom undersöks platsen för hinder som underjordiska verktyg, naturliga formationer eller befintliga strukturer. Alla nödvändiga tillstånd och säkerhetstillstånd bör erhållas före mobilisering.

Steg 2: Rigginstallation och kalibrering

Väl på plats, placera förankringsriggen på en stabil, jämn mark med hjälp av stödben eller stabilisatorer för att förhindra lutning under drift. Se till att riggen är i linje med de avsedda borrpunkterna enligt den tekniska layouten. Kalibrera riggens hydrauliska och elektroniska system, inklusive borrvinkel, vridmomentinställningar och matningstryck, enligt de tekniska specifikationerna. Utför en kontroll före drift av alla komponenter, såsom masten, borrsträngen och hydraulslangarna, för att bekräfta att de är i optimalt skick.

Steg 3: Borrning och hålförberedelse

Börja borra genom att välja lämplig borrkrona och teknik baserat på mark- eller bergförhållanden. För mjuka jordar kan rotationsborrning med en kontinuerlig borrskruv användas, medan hårt berg kan kräva borrning med hammare (DTH). Övervaka parametrar som borrhastighet, vridmoment och spoltryck för att bibehålla hålets integritet. Under borrning, använd hölje eller stabiliserande vätskor om det behövs för att förhindra att hålet kollapsar. När måldjupet har nåtts, rengör hålet noggrant med luft- eller vattenspolning för att ta bort skräp och säkerställa korrekt bindningsstyrka för ankaret.

Steg 4: Ankarinstallation och injektering

Sätt in den prefabricerade ankarenheten (vanligtvis en stålsena eller stång) i det borrade hålet. För injekterade ankare, förbered injekteringsblandningen enligt designspecifikationerna - vanligtvis en cementbaserad slurry med tillsatser för ökad styrka och korrosionsbeständighet. Använd ett tremierör eller injekteringsslang för att pumpa in injekteringsbruk i hålet från botten och uppåt, och se till att inga luftfickor finns kvar. I fallet med efterinjekterade ankare, applicera tryckgjutning efter initial härdning för att förbättra lastkapaciteten.

Steg 5: Stressa och låsa av

Efter att injekteringsbruket har uppnått tillräcklig styrka (verifierat genom laboratorietester), belasta ankaret med en hydraulisk domkraft mot konstruktionsbelastningen. Denna process, känd som förspänning, säkerställer att ankaret är aktivt och omedelbart kan motstå krafter. Övervaka töjnings- och tryckmätare under påkänning för att bekräfta överensstämmelse med designtoleranser. När målbelastningen har uppnåtts låser du ankaret med hjälp av en lagerplatta och mutter. Registrera all stressdata för kvalitetssäkring och framtida referens.

Steg 6: Verifiering och dokumentation efter installation

Genomför integritetstester, såsom lyfttest eller provlastning, för att verifiera ankarprestanda. Installera korrosionsskyddssystem (t.ex. fettfyllda hylsor eller epoxibeläggningar) om det behövs för långvarig hållbarhet. Slutligen, dokumentera hela processen, inklusive byggda ritningar, testrapporter och underhållsrekommendationer. Regelbunden övervakning av ankarlast och förskjutning kan rekommenderas för kritiska strukturer.

Genom att följa den här systematiska guiden kan operatörer säkerställa säker, effektiv och pålitlig grundstödförankringsriggar. Att följa branschstandarder, såsom de från International Society for Soil Mechanics and Geotechnical Engineering (ISSMGE), är avgörande för att projektet ska lyckas.
